Сучасні інтер’єрні рішення вимагають гнучкого управління світловими сценаріями, що найефективніше реалізується через встановлення двоклавішних вимикачів. Такий пристрій дозволяє розділяти загальне освітлення на функціональні зони або регулювати інтенсивність потоку, вмикаючи лише частину ламп у люстрі. Грамотний електромонтаж гарантує не тільки комфорт щоденного використання, а й технічну безпеку, запобігаючи перегріву контактів та коротким замиканням у житлових приміщеннях.
Необхідний інвентар та захисні засоби
Для якісного монтажу знадобиться стандартний набір інструментів, що дозволяє працювати з електротехнічними компонентами без ризику пошкодження жил або механізму вимикача.
Список обов’язкових інструментів:
- Індикаторна викрутка. Необхідна для точного визначення фазного провідника перед початком підключення.
- Мультиметр. Використовується для прозвонки ланцюга та перевірки відсутності напруги на контактах.
- Стрипер. Дозволяє швидко та безпечно знімати ізоляцію з дротів без пошкодження мідних жил.
- Набір викруток. Потрібні хрестові та шліцові моделі для фіксації дротів у клемах та кріплення корпусу.
- Пасатижі. Допомагають при формуванні вигинів провідників та утриманні кабелю під час монтажу.
Важливо забезпечити себе діелектричними рукавицями та використовувати інструмент із ізольованими ручками, що витримують напругу до 1000 В. Перед маніпуляціями слід обов’язково перевірити справність індикатора на робочій розетці.
Особливу увагу приділяють підготовці витратних матеріалів, як-от ізоляційна стрічка або термозбіжні трубки, які забезпечують додаткову герметичність з’єднань у розподільчій коробці.
Конструктивні особливості механізму на дві клавіші
Двоклавішний вимикач працює за принципом розділення одного вхідного потоку енергії на дві незалежні лінії, що йдуть до різних груп освітлювальних приладів. Механізм містить три клеми: одну загальну (вхідну) та дві відхідні, які замикаються натисканням відповідних клавіш.
Схема розриву ланцюга передбачає розмикання саме фазного провідника, що гарантує відсутність напруги на патроні лампи у вимкненому стані.
Сучасні пристрої випускаються з двома типами затискачів: класичними гвинтовими та самозатискними клемами. Гвинтові контакти забезпечують високу механічну міцність, проте потребують періодичної підтяжки через плинність металу. Самозатискні клеми (на кшталт тих, що використовує бренд wago.com) автоматично підтримують необхідний тиск на дріт, що значно пришвидшує процес монтажу та підвищує надійність з’єднання протягом усього терміну експлуатації.
Колірна ідентифікація та призначення проводів
Використання стандартизованого маркування ізоляції дозволяє уникнути помилок під час комутації та значно спрощує подальше обслуговування електромережі професійними електриками.
Призначення дротів за кольором:
| Колір ізоляції | Тип провідника | Функція в системі |
|---|---|---|
| Коричневий (білий) | Фаза (L) | Подача живлення від щитка |
| Синій | Нуль (N) | Замикання ланцюга живлення |
| Жовто-зелений | Заземлення (PE) | Захист від ураження струмом |
Процес ідентифікації починається з пошуку «прихідної» фази, яка подається на вимикач від розподільного щитка через коробку. Для цього на знеструмлених та зачищених дротах тимчасово вмикають автомат і торкаються кожної жили індикатором.
Після виявлення фазного дроту його маркують стрічкою або помічають, щоб не переплутати з відхідними лініями, які живлять лампи. Нуль та заземлення зазвичай проходять транзитом через коробку безпосередньо до світильника, не заходячи в сам підрозетник вимикача.

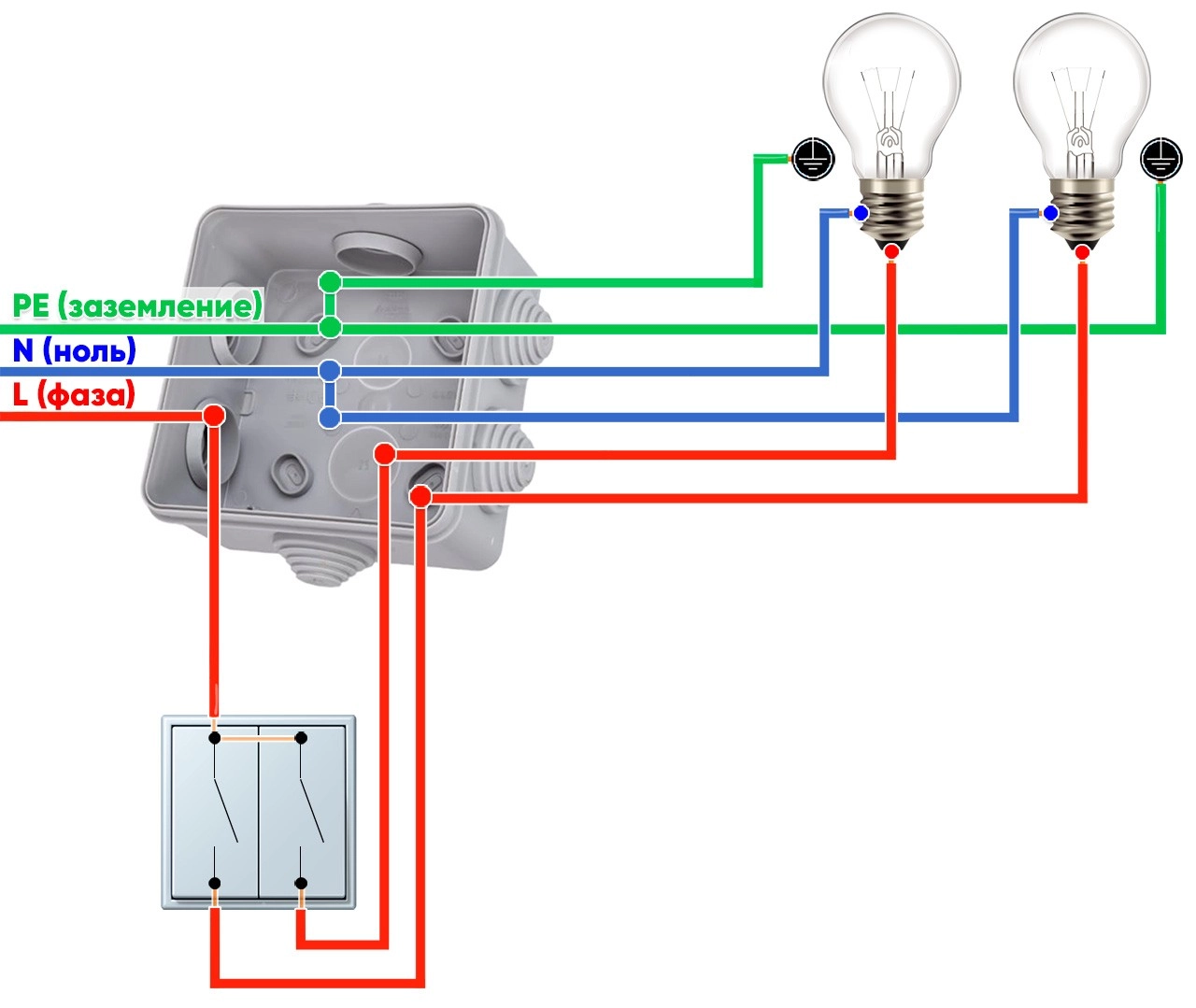

Етапи комутації в розподільчій коробці
Розподільча коробка є центральним вузлом, де відбувається основне з’єднання кабелів від щитка, вимикача та джерел світла в єдину робочу схему. Важливо забезпечити мінімальну кількість скруток, віддаючи перевагу сучасним клемникам для надійного контакту.
Послідовність з’єднання жил:
- Об’єднання нейтралей. Усі сині дроти (від щитка та від кожної лампи) з’єднуються в один спільний вузол.
- З’єднання заземлення. Жовто-зелені жили зводяться разом для створення безперервного захисного контуру.
- Підключення фази живлення. Коричневий дріт від щитка з’єднується з дротом, що йде до загальної клеми вимикача.
- Комутація ліній навантаження. Дві жили, що повертаються від вимикача, з’єднуються з фазними дротами відповідних ламп.
Кожен вузол після з’єднання має бути ретельно заізольований. Використання ковпачків ЗІЗ або пружинних затискачів запобігає окисленню міді та виключає ризик іскріння під навантаженням.
Завершальним етапом у коробці є акуратне розкладання дротів по периметру, щоб вони не заважали закриттю кришки та не створювали механічного тиску на клеми.
Підключення жил до клем вимикача
Безпосередній монтаж механізму вимагає уважності до маркування терміналів, які зазвичай позначені стрілками або латинськими літерами на задній частині корпусу.
Алгоритм фіксації дротів:
- Вхідна лінія. Дріт з фазою живлення вставляється в роз’єм L (або позначений стрілкою всередину).
- Вихідна лінія 1. Перший дріт навантаження фіксується в терміналі L1 для керування першою групою ламп.
- Вихідна лінія 2. Другий дріт фіксується в терміналі L2 для управління другою групою освітлення.
Довжина зачистки кінця дроту має становити приблизно 10 мм.
При фіксації у гвинтових затискачах важливо перевірити, щоб під гвинт потрапила саме мідна частина жили, а не ізоляція. Щільний контакт гарантує відсутність нагріву, що критично для довговічності пластикового корпусу вимикача.
Зайва довжина зачищеного провідника не повинна виходити за межі клемної колодки, оскільки це створює небезпеку випадкового торкання жил між собою при встановленні механізму в стіну.
Встановлення пристрою в підрозетник та фінальна збірка
Після перевірки надійності контактів механізм потрібно закріпити в монтажній коробці, забезпечивши його стабільне положення при багаторазовому натисканні на клавіші.
Етапи фіксації корпусу:
- Укладання проводів. Кабелі складаються «равликом» за механізмом, щоб забезпечити вільний простір.
- Центрування. Вимикач вирівнюється за допомогою будівельного рівня по горизонталі та вертикалі.
- Закріплення. Затягуються гвинти розпірних лапок або кріпильні шурупи, що входять у корпус підрозетника.
Надійна фіксація запобігає розхитуванню пристрою, що часто стає причиною від’єднання дротів. Після закріплення основи встановлюється декоративна рамка та замикаються клавіші до характерного клацання.
Перевірка працездатності проводиться шляхом почергового ввімкнення кожної клавіші: вони повинні працювати чітко, без заїдань, і активувати саме ті групи світла, які було заплановано за схемою.
Специфіка монтажу вимикачів з підсвічуванням
Моделі, оснащені світловою індикацією, дозволяють легко знайти пристрій у повній темряві, проте їхня внутрішня схема має особливість, яка впливає на роботу сучасних ламп.
Для усунення миготіння LED-ламп у розрив ланцюга паралельно світильнику встановлюється резистор або спеціальний конденсатор.
Проблема виникає через те, що через світлодіод підсвітки постійно проходить мікрострум, якого достатньо для періодичного заряджання конденсаторів у драйверах економних ламп. При підключенні такої моделі важливо переконатися, що індикаторний вузол під’єднаний паралельно до основного розмикального контакту фази. Деякі виробники, як-от livolo.in.ua, пропонують моделі з уже вбудованими фільтрами, що мінімізують небажані світлові ефекти у вимкненому стані.
Чи гарантує дотримання схеми довговічність системи?
Успішний результат монтажу залежить від уважного розподілу фаз та якості ізоляції вузлів у розподільчій коробці. Чітке розуміння функцій кожної жили дозволяє не лише реалізувати складні сценарії освітлення, а й забезпечити стабільну роботу мережі без перегріву контактів, що робить самостійне підключення логічним завершенням технічного облаштування оселі. Чи стане цей досвід основою для подальшої модернізації домашньої електрики, залежить від вашої готовності дотримуватися строгих технологічних стандартів безпеки.
